光伏并网电压波动、谐波污染？安科瑞电能质量监测装置精准监测

在“双碳"目标下，分布式光伏发电正成为能源转型的重要力量。然而，随着光伏系统大规模接入电网，其输出功率的间歇性、随机性以及电力电子设备的大量使用，也给配电网的电能质量带来了新的挑战。电压波动、谐波污染、电压暂降等问题不仅可能影响电网安全稳定运行，严重时还会导致光伏系统脱网、发电收益受损。因此，对并网点的电能质量进行精准、在线监测，已成为保障光伏系统稳定运行、提升发电效益的关键一环。

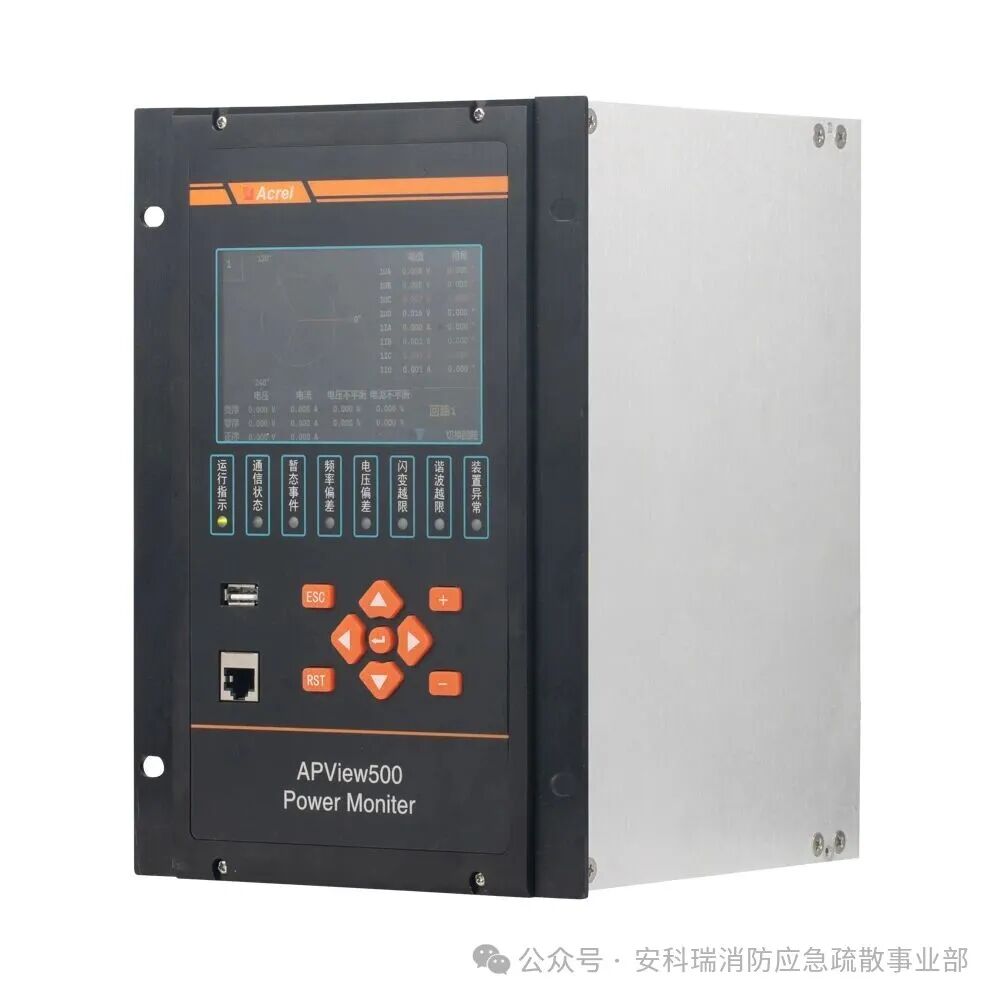

安科瑞电气股份有限公司推出的 APView500PV 电能质量在线监测装置，正是为解决这一痛点而设计的专业设备。该装置严格遵循IEC 61000-4-30等国际国内标准，满足国标精度要求，为分布式光伏并网点提供了全面、可靠的电能质量“体检"与“监护"能力。

一、直面挑战：光伏并网的电能质量“隐形门槛"

光伏逆变器等电力电子设备在运行中易产生谐波和间谐波；光照变化导致功率输出波动，可能引起电压偏差和闪变；电网侧故障或大型设备启停则可能引发电压暂降、暂升甚至短时中断。这些电能质量问题若不被及时发现和处理，可能导致：

• 保护装置误动或拒动，引发非计划性脱网，直接造成发电量损失。

• 影响同一母线上其他敏感负荷的正常运行，引发用户投诉或索赔。

• 加速电气设备老化，增加运维成本，降低系统全生命周期收益。

• 不符合电网公司并网规程要求，面临考核甚至限制并网风险。

二、精准护航：APView500PV的核心监测能力

APView500PV装置如同一位忠诚的“电网卫士"，具备监测与分析功能：

1. 全面覆盖的监测参数：能够实时监测电压/电流有效值、频率、功率、电能等稳态数据，以及2-63次谐波、0.5-62.5次间谐波、电压波动与闪变、三相不平衡度、电压暂升/暂降/短时中断等动态电能质量指标，精准定位问题根源。

2. 高性能的硬件与设计：采用多核异构平台，每周波1024点的高密度采样，结合32GB固态存储，确保数据捕获的实时性与精确性。其丰富的接口（4路以太网、2路RS485、16路DO、22路DI）支持灵活组网与高级控制功能。

3. 智能告警与事件管理：用户可根据国家标准或现场需求，灵活设定各项指标的限值。装置一旦监测到越限，即刻触发告警，记录详细事件（包括精确的幅值、时间、相位），并自动启动故障录波，保存事件发生前后的完整波形，为事后分析与责任界定提供不可篡改的数据依据。

4. 便捷的数据访问与存储：支持通过彩色液晶屏就地查看、通过Web浏览器远程访问，以及通过Modbus RTU/TCP、IEC 61850等标准协议接入上层监控系统。数据可生成标准的PQDIF格式文件，便于专业软件进行深度分析与长期趋势研判。

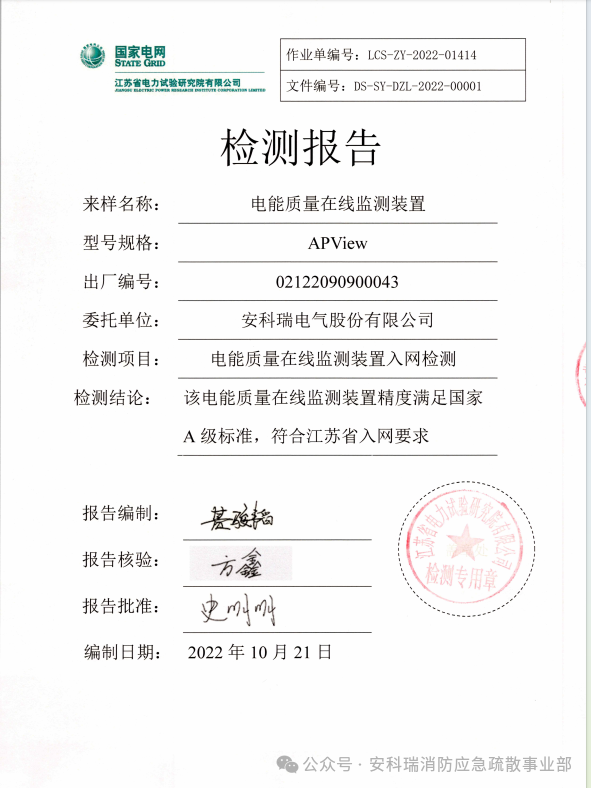

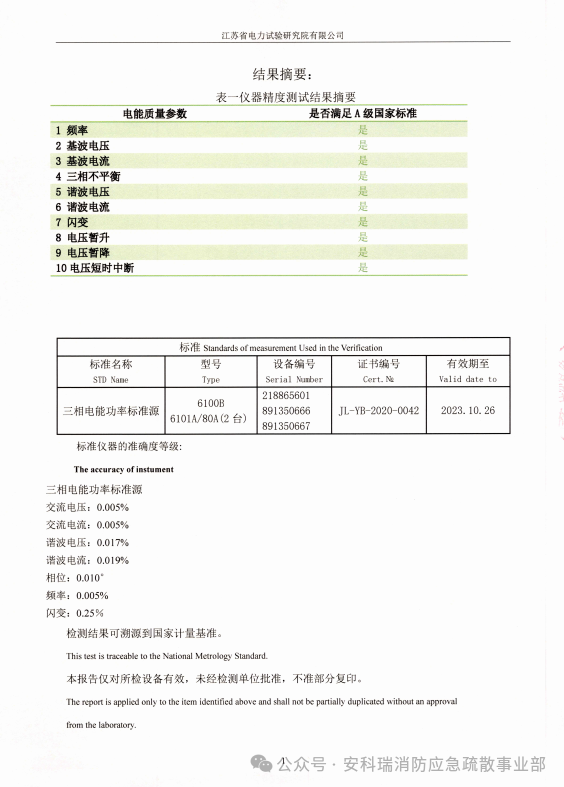

5. 检测报告：








三、创造价值：从监测到收益的闭环管理

部署APView500PV，意味着为光伏电站构建了电能质量管理的“感知神经"和“数据大脑"，其价值直接体现在稳定与收益上：

• 保障稳定并网，减少发电损失：通过提前预警和精准定位电能质量异常，运维人员可主动干预，避免因参数越限导致的非计划性脱网，电站可用时间，保障基础发电收益。

• 满足合规要求，避免考核罚款：持续符合电网对并网电能质量的要求，有效应对监管机构的监测与考核，避免因指标超标而产生的经济惩罚。

• 优化运维决策，降低维护成本：基于长期的电能质量数据趋势分析，可以预判设备健康状况，实现从“故障后维修"到“预防性维护"的转变，降低突发故障率与维护成本。

• 支撑问题溯源，明晰技术责任：当出现电网纠纷或设备损害时，详实的录波数据与事件记录可作为的技术证据，清晰划分责任，减少争议与潜在损失。

结语

在能源结构绿色转型的浪潮中，电能质量已不再是单纯的“技术指标"，而是直接影响新能源项目经济性与安全性的核心资产。安科瑞APView500PV电能质量在线监测装置，以其高精度、高可靠性、全功能的特性，为分布式光伏电站的长期稳定运行和收益提升提供了坚实的技术保障。投资于专业的电能质量监测，就是投资于电站自身的稳定性、合规性与盈利能力，是智慧能源时代的关键一环。
