GB/T 19964—2024
造、软件升级、控制逻辑修改、控制参数或保护定值修改后，应跟踪其各个元件模型和参数的变化情况，并重新进行或补充模型验证和准确性评价。
11 二次系统
11.1 继电保护及安全自动装置
11.1.1 光伏发电站继电保护及安全自动装置应按照 GB/T 14285、GB/T 32900、GB/T 33982 进行配置。继电保护应适应光伏发电站及电力系统安全稳定运行需要，满足可靠性、选择性、灵敏性和速动性的要求。
11.1.2 光伏发电站汇集系统故障应能快速切除，汇集线路保护快速段定值应对线路末端故障有灵敏度。专线接入公用电网的光伏发电站宜配置光纤电流差动保护，汇集系统母线应配置母线差动保护。
11.1.3 光伏发电站宜配置独立的防孤岛保护装置，动作时间应不大于 2 s。防孤岛保护应与电网侧线路保护和安全自动装置相配合。
11.1.4 光伏发电站升压站应配置故障录波设备，设备接入的模拟量及开关量应满足调度机构的要求，并应具有记录通道，能够记录故障前 s 到故障后 60s 的数据；应具备继电保护及安全自动装置在线监视与分析功能，汇集光伏发电站保护及故障录波信息，并通过电力调度数据网与电力系统调度机构通信。
11.1.5 光伏发电站二次设备及系统应符合 GB/T 50866 的相关规定，并符合电力二次系统技术规范及电力二次系统安全防护要求。
11.1.6 光伏发电站二次设备供电应配置不间断电源装置或采用站内直流电源系统供电，在外部交流供电电源消失后，不间断电源装置带负荷运行时间应大于2h。
11.1.7 光伏发电站应根据接入方案的安全稳定计算结果，按需配置安全自动装置。

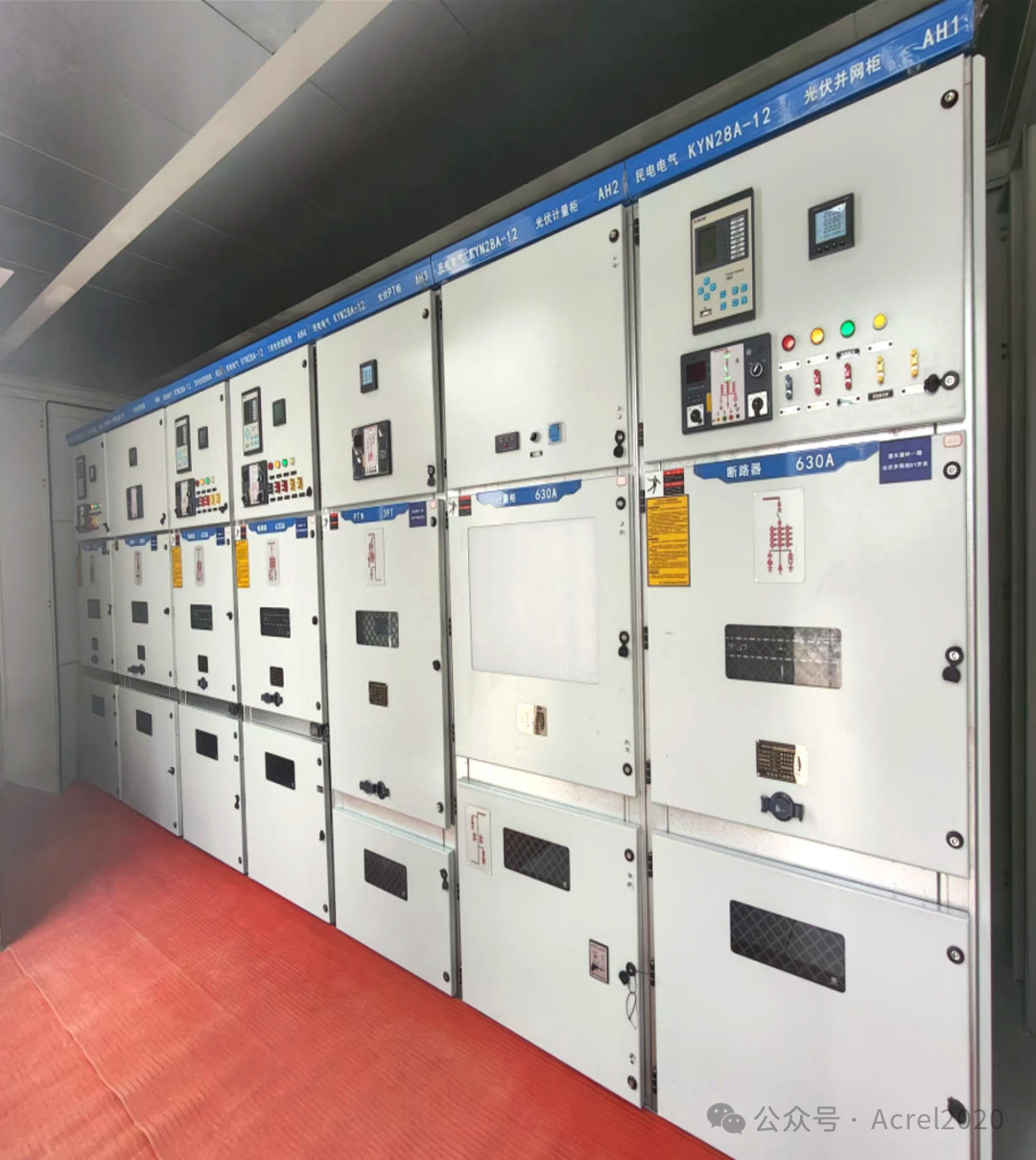

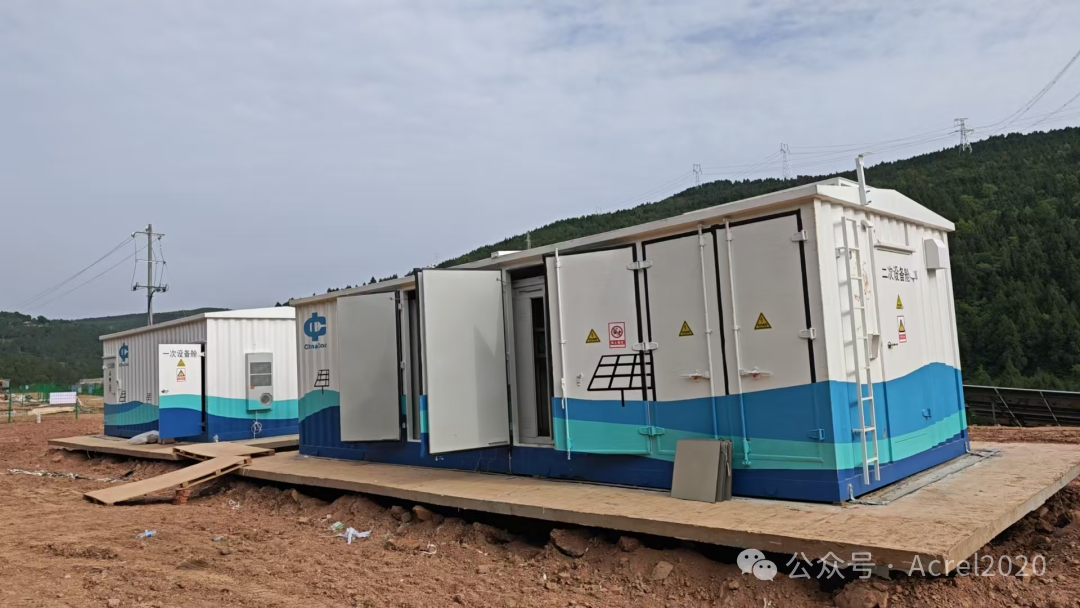

预制舱
光伏预制舱就是把变电站里高压配电、继电保护、测控通讯这些设备，在工厂预装集成在集装箱式舱体内，运到光伏现场吊装就位、接电缆就能投运，不用现场盖土建配电室，大幅缩短光伏电站施工周期。

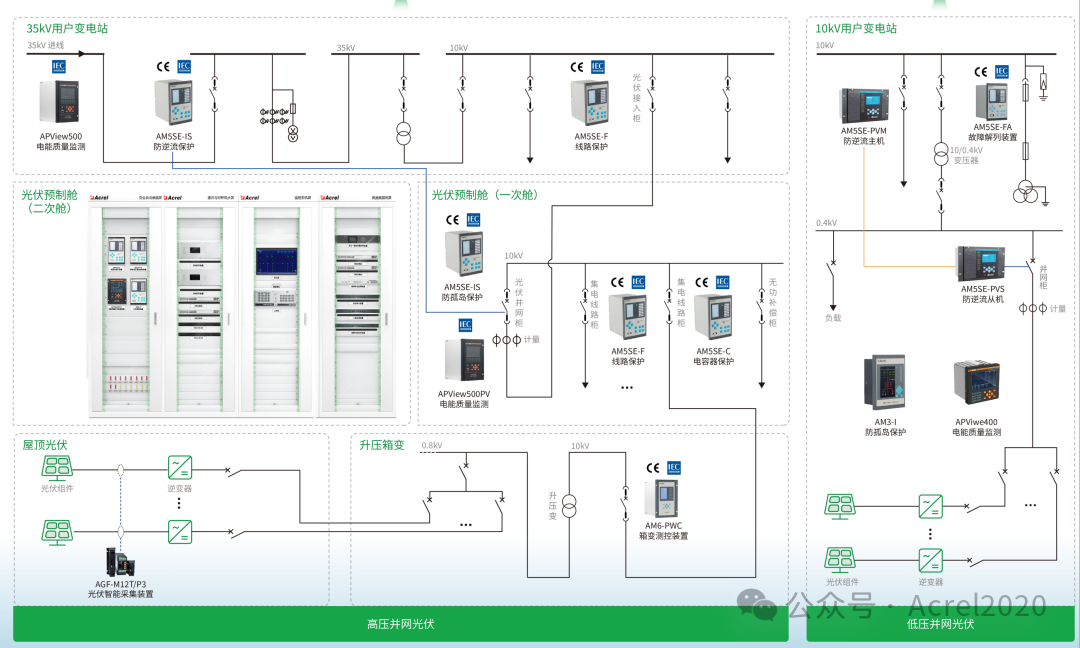

一次预制舱（一次舱，高压功率舱）
核心作用 ：负责大功率电能的汇集、升压、分断、输送，承载高压大电流，属于强电功率侧，处理光伏发出来的交流电。
舱内常见设备
1. 高压开关柜（35kV/10kV 进线、PT、出线开关柜）
2. 箱式升压变压器（光伏主变，把 0.4kV 低压升到 35kV 高压输送到电网）
3. 接地变、消弧线圈、高压熔断器、避雷器等一次高压设备

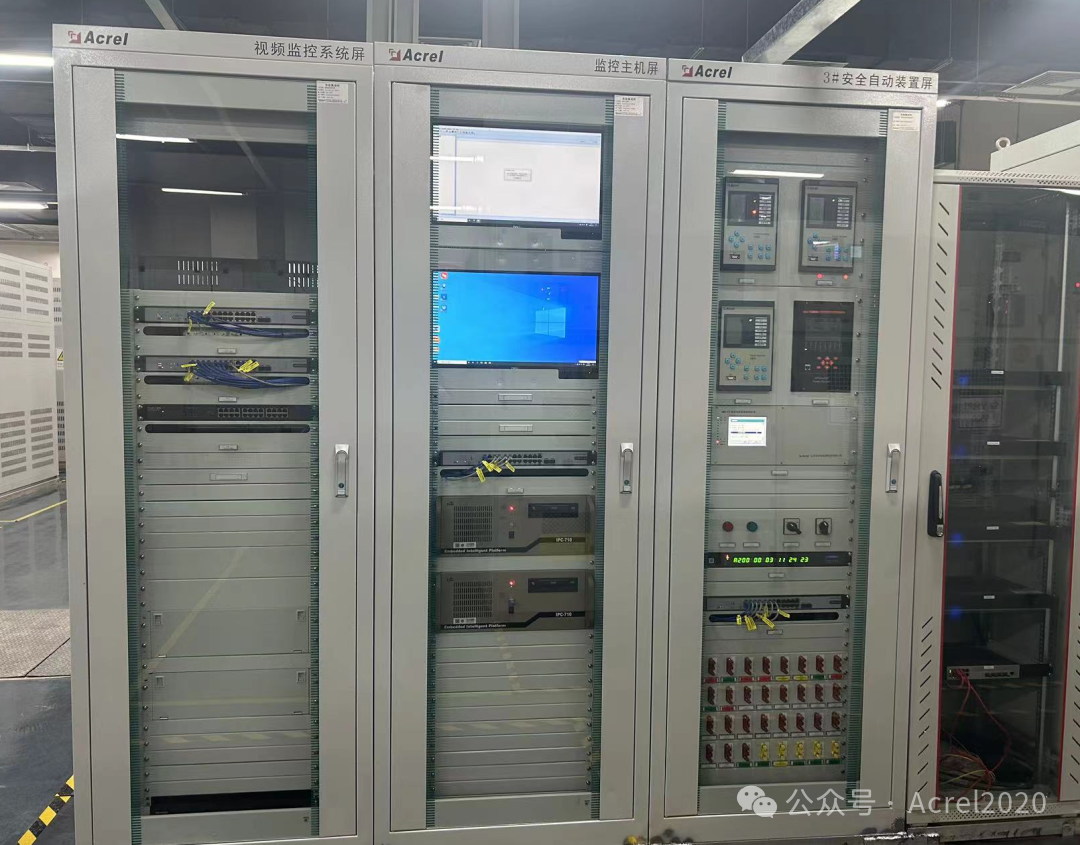

二次预制舱（二次舱，测控保护弱电舱）
核心作用 ：是一次设备的 “大脑 + 神经"，采集电压、电流、开关位置信号，实现继电保护、远程测控、通讯调度，对应GB/T 19964-2024 里的二次系统内容。
舱内常见设备
1. 继电保护装置（线路保护、母线差动保护、防孤岛保护装置，就是规范里要求的光纤电流差动、独立防孤岛保护）
2. 测控装置、故障录波装置、远动通讯装置
3. 电力安防、对时装置、交换机、调度数据网设备
4. UPS 不间断电源、直流屏（给所有二次弱电设备供电，规范要求断电后续航≥2 小时）
5. 电能计量表、环境监控、消防温控设备
并网标准

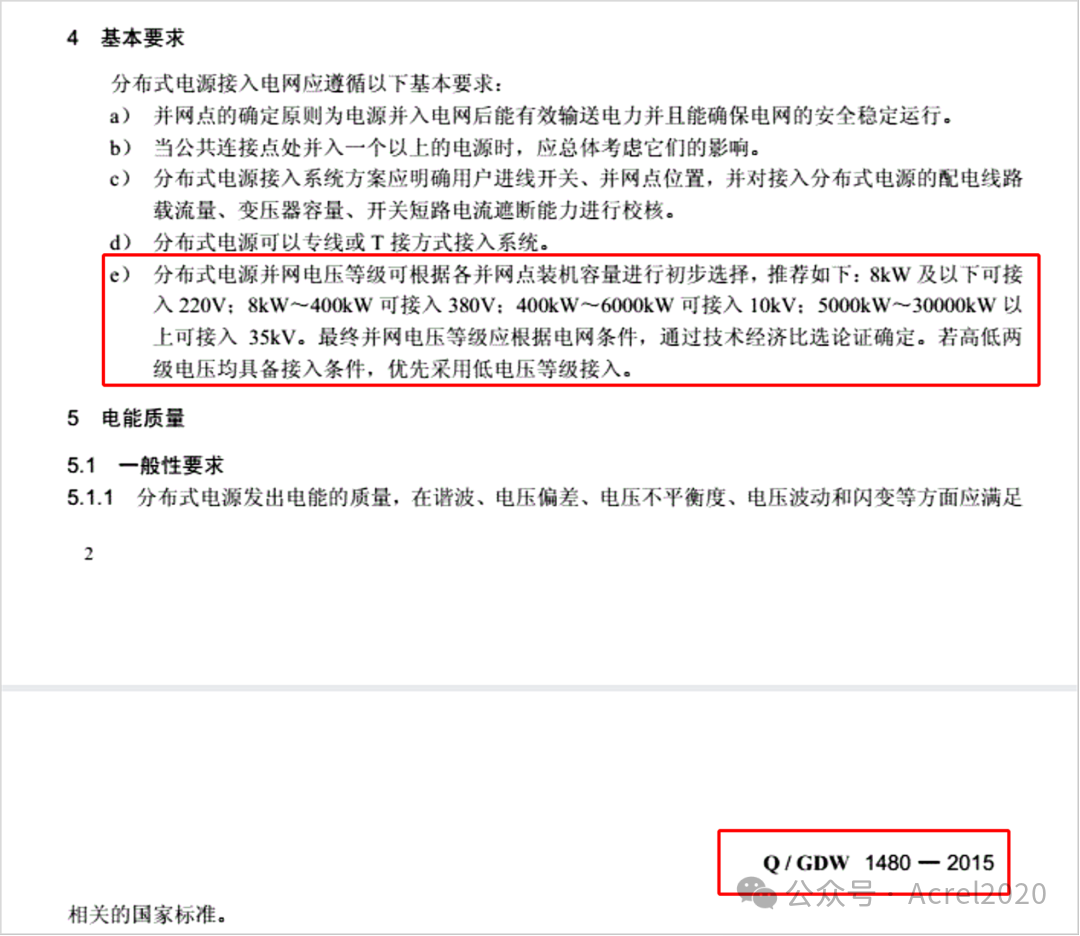

Q/GDW1480-2015《分布式电源接入电网技术规定》
分布式电源并网电压等级可根据各并网点装机容量进行初步选择，推荐如下：
8kW 及以下可接入220V；
8kW~400kW可接入380V；
400kW~6MW可接入10kV；
5MW~30MW以上可接入35kV。
最终并网电压等级应根据电网条件，通过技术经济比选论证确定。若高低两级电压均具备接入条件，优先采用低电压等级接入。

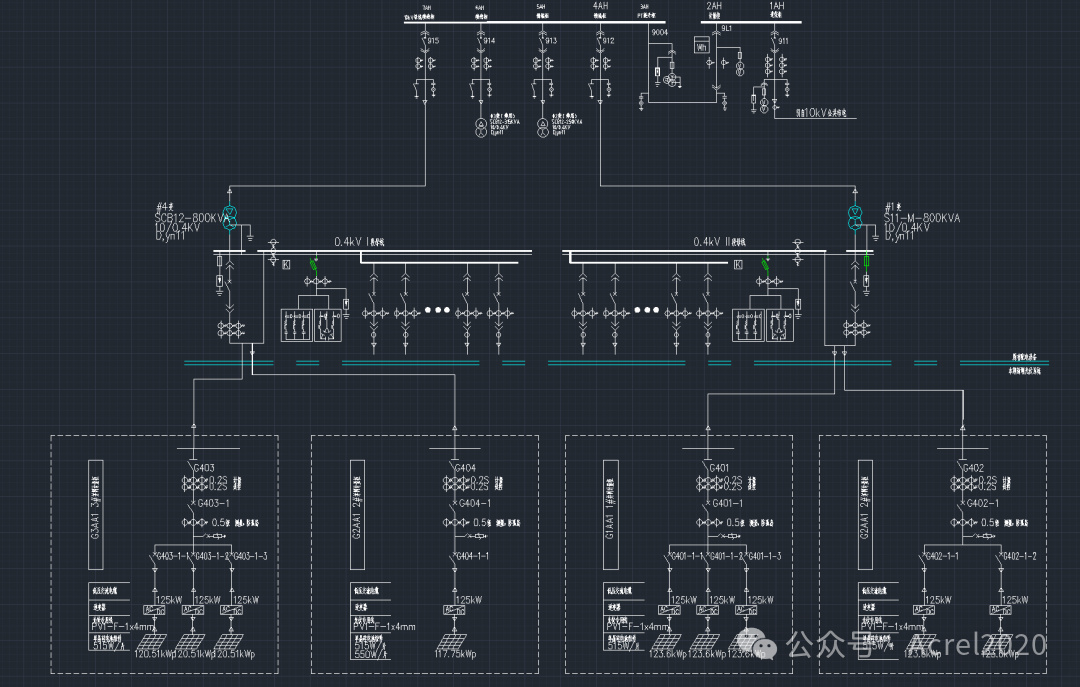

典型低压并网系统-0.4kV并网系统
此图为某新建屋顶分布式光伏发电项目，建设装机容量为1103.46kWp。组件采用单晶硅功率515Wp及550Wp组件，分布在2#厂房及办公楼屋顶，分块发电，分为2个0.4kV子系统并网。根据屋面情况布置太阳能电池板，所发直流电经过逆变器逆变成交流后，接入厂区配电房0.4kV母线。

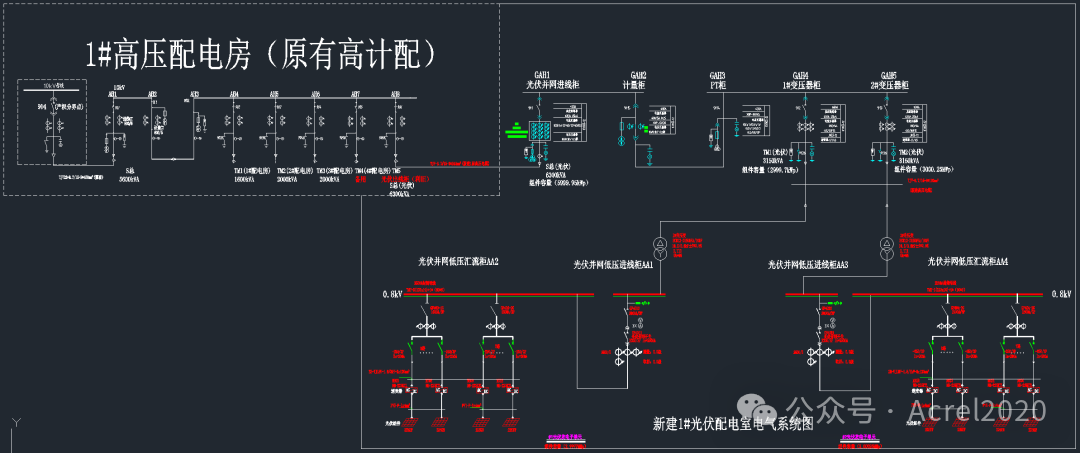

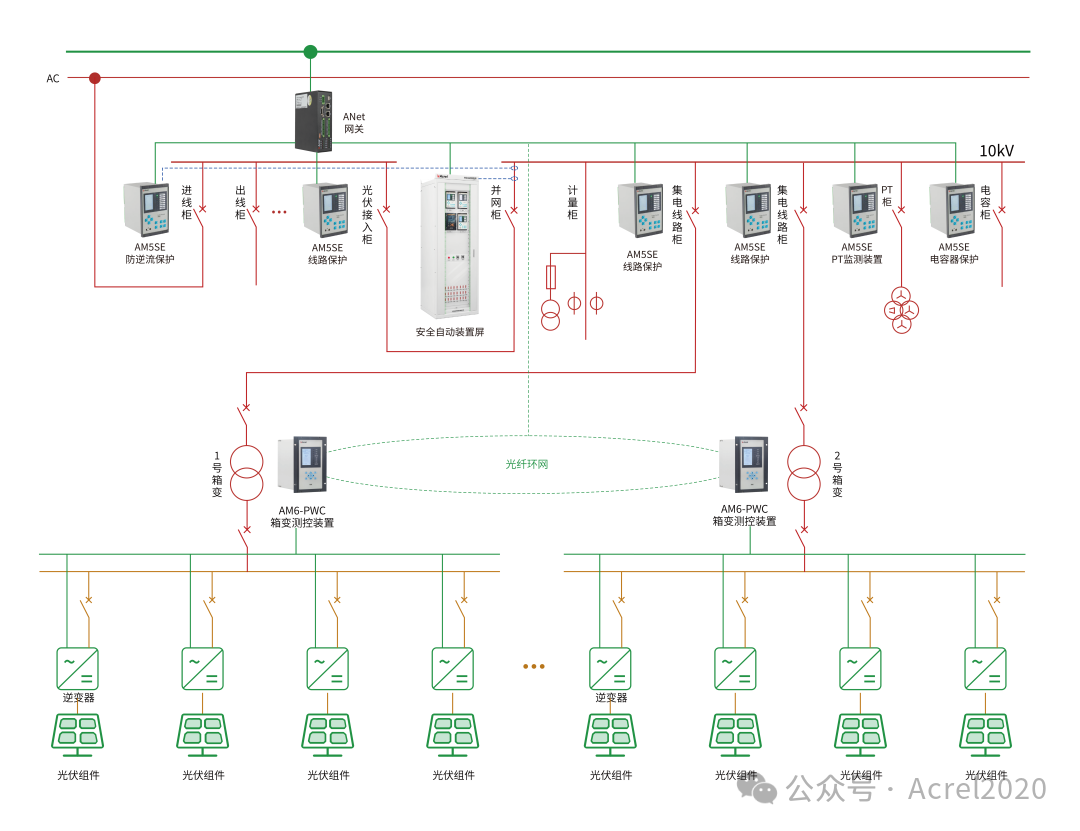

典型中压并网系统-10kV并网系统
图为某公司十二个屋面建设17.99985MWp分布式光伏发电项目，采用“自发自用，余电上网"模式，采用XGF10-Z-1国网典型设计方案，共利用原有三个电源点作为光伏高压并网点并入电网端，光伏组件选用550Wp单晶硅光伏组件;逆变器选用组串式逆变器，光伏发电逆变器电源电压为800V，经室内升压变升压至10kV后,通过高压电缆接入新增的10kV光伏高压柜,并入原10kV市电高压柜。
防孤岛保护
根据《光伏发电站接入电力系统的技术规定》GB/T 19964的相关要求，光伏发电站应配置独立的防孤岛保护装置，动作时间应不大于2s。防孤岛保护还应与电网侧线路保护相配合。

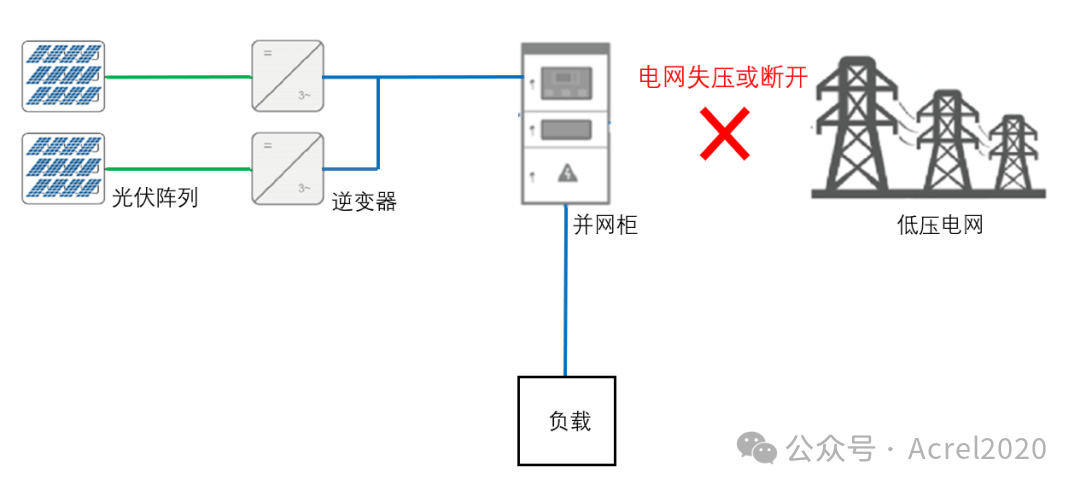

孤岛islanding：包含负荷和电源的部分电网，从主网脱离后继续孤立运行的状态。孤岛可分为非计划性孤岛和计划性孤岛。
孤岛效应的危害
①当电网侧停电检修，若并网光伏电站的逆变器仍在继续供电，维修人员不一定意识到分布式系统的存在，从而可能危及维修人员的安全。
②当孤岛效应发生时，负荷大于或者小于光伏发电功率，电网不能控制供电孤岛的电压和频率，电压幅值和频率的漂移会对用电设备带来破坏；
③如果逆变器仍然在发电，由于并网系统输出电压和电网电压之间产生相位差，当电网重新恢复供电时会产生浪涌电流，可能会引起再次跳闸或对分布式发电系统、负载和供电系统带来损坏。

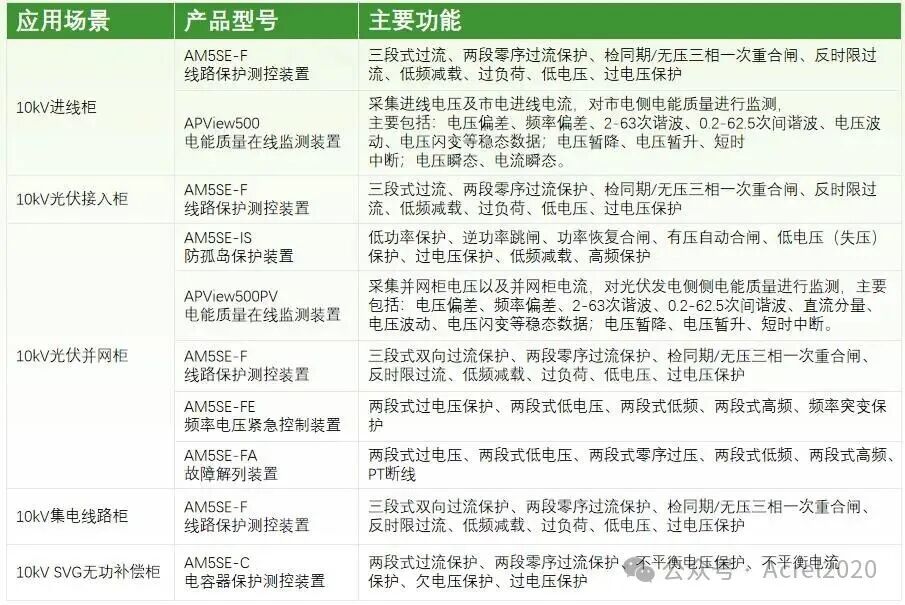

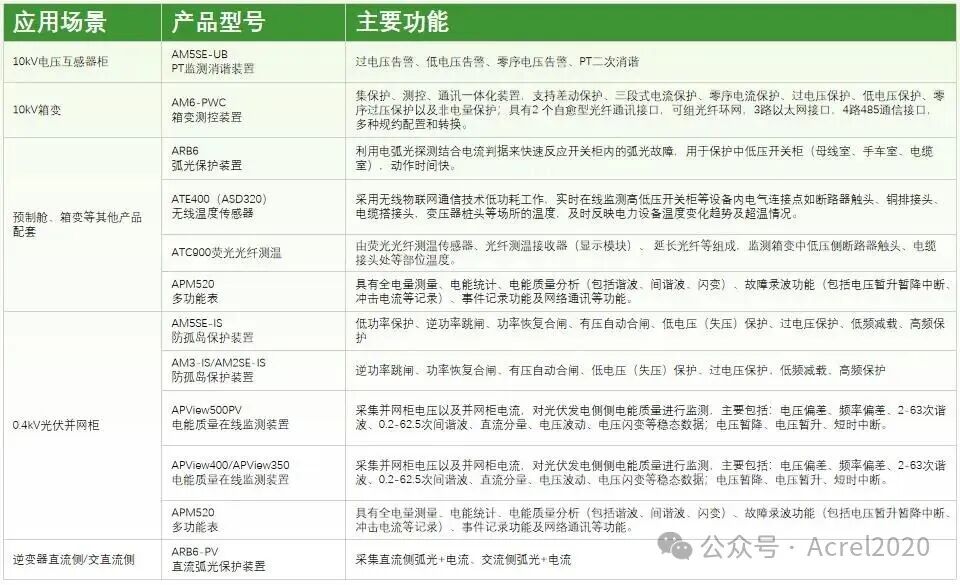

产品推荐

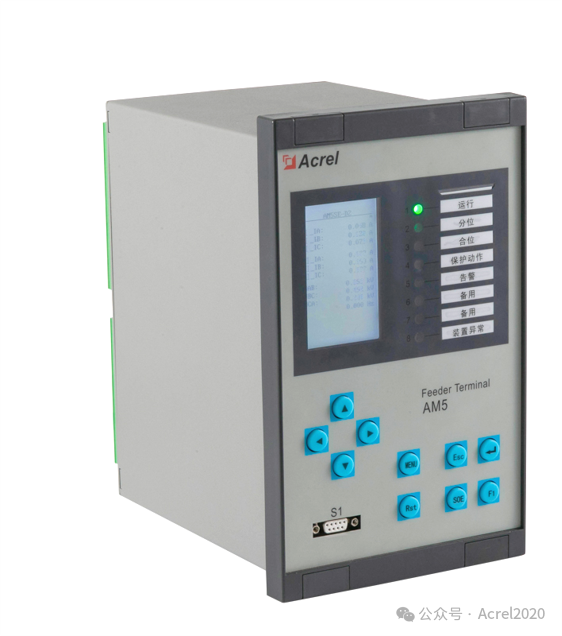

AM5SE-IS防孤岛保护装置主要适用于35kV、10kV及380V光伏发电、燃气发电等新能源并网供电系统。
具有：失压跳闸、有压自动合闸等电压保护；
具有：低频减载/高频保护/频率突变等频率保护；
具有：三段式过流保护（可经低电压闭锁、可带方向闭锁）、反时限等电流保护。

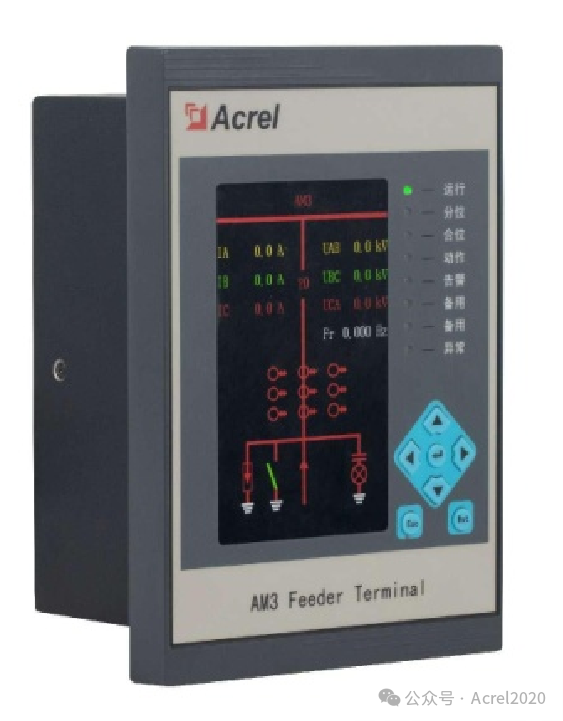

AM3-IS防孤岛保护装置主要适用于10kV及380V并网光伏发电、燃气发电等新能源并网供电系统。
具有：两段失压跳闸、两段过电压保护、有压自动合闸等电压保护；
具有：两段低频减载、两段高频保护等频率保护；
具有：三段式过流保护、反时限等电流保护。

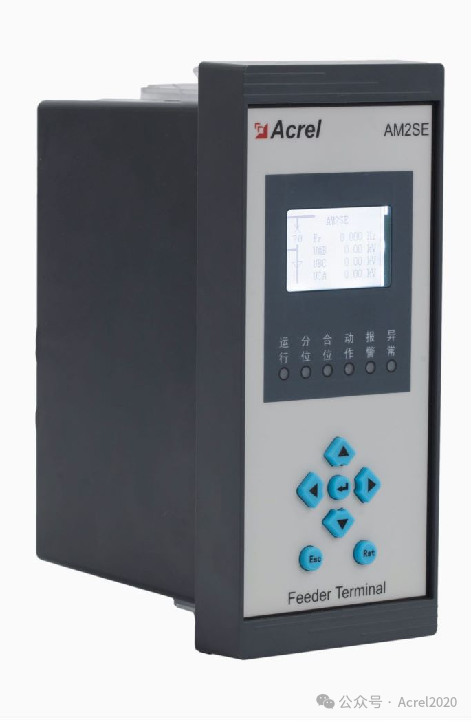

AM2SE-IS防孤岛保护装置主要适用于380V并网光伏发电、燃气发电等新能源并网供电系统。
具有：失压跳闸、有压自动合闸等电压保护；
具有：低频减载/高频保护等频率保护；
具有：三段式过流保护、反时限等电流保护。

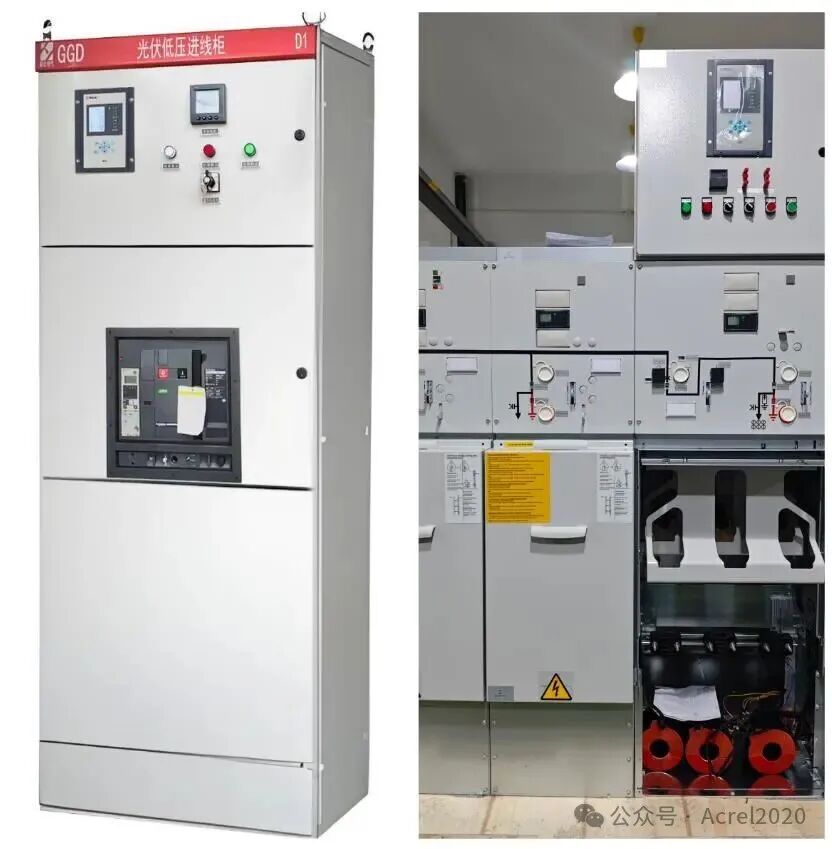

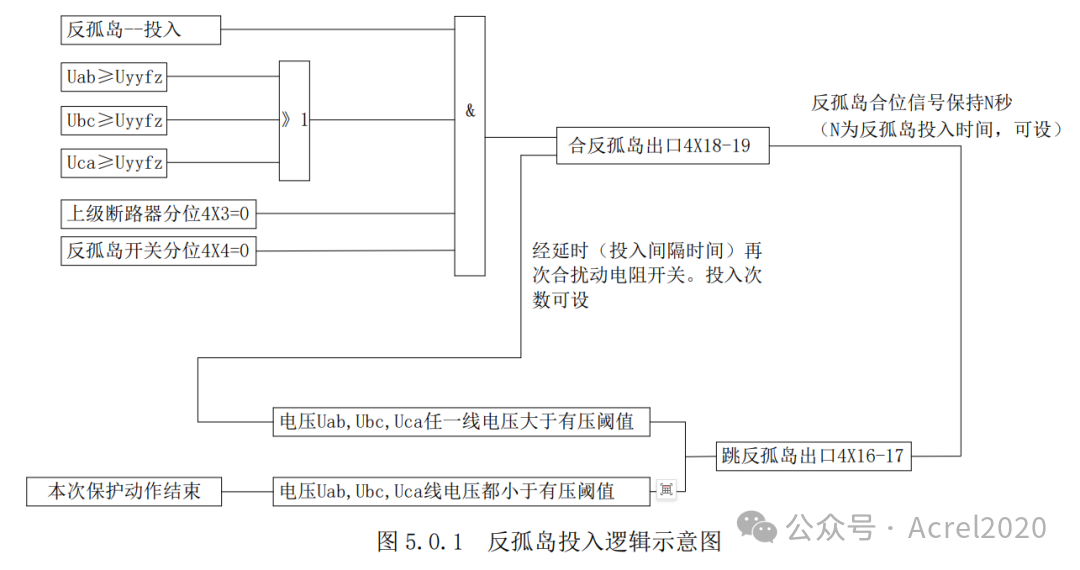

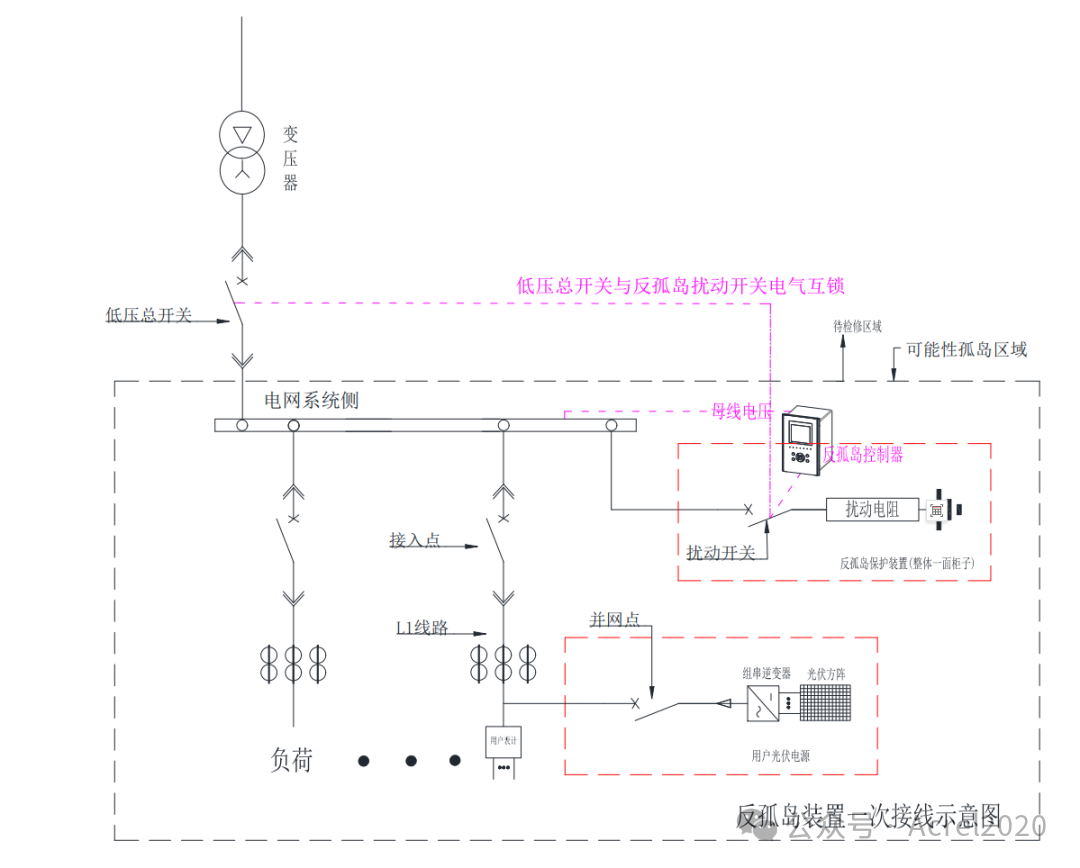

AM2SE-IS反孤岛保护装置主要适用于380V并网光伏发电系统，当低压总进线停电后，检修人员在检修低压总开关以上的设备或线路时，分布式光伏电源有可能与配变低压侧母线的其他负荷之间形成孤岛，在低压侧母线安装反孤岛装置强迫光伏发电系统逆变器停止工作，以确保电力检修人员的现场作业安全。
反孤岛保护（次数可设）；
电压谐波畸变率保护；

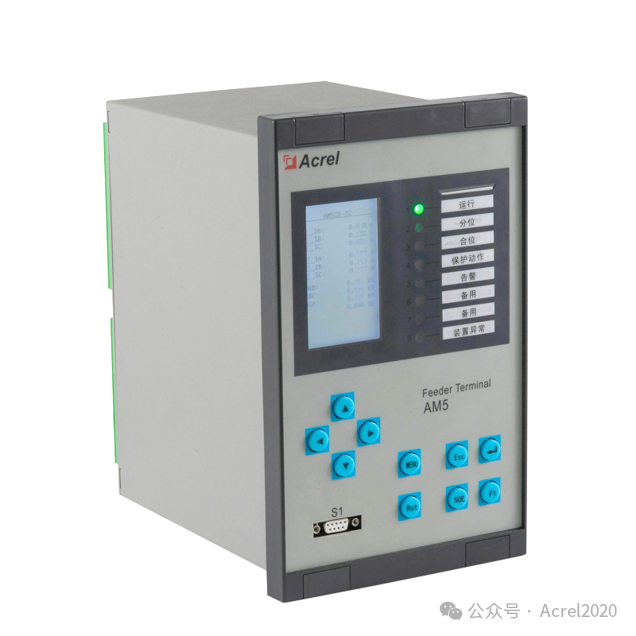

单机版AM5SE-IS：根据 GB/T 50865 "当光伏发电系统设计为不可逆并网方式，应配置逆向功率保护设备。当检测到逆向电流超过额定输出的5%时，光伏发电系统应在2s内自动降低出力或停止向电网线路送电。"
具有：逆功率保护
逆功率跳闸、逆功率恢复合闸；
低功率跳闸、低功率恢复合闸
具有：防孤岛保护功能
支持10路无源跳合闸输出
单机版AM3-Z防逆流保护装置主要适用于10kV及380V并网光伏发电、燃气发电等新能源并网供电系统。
具有：两段逆功率跳闸、两段低功率跳闸、两段功率恢复合闸；
支持2路无源跳合闸输出
单机版AM2SE-Z防逆流保护装置主要适用于380V并网光伏发电、燃气发电等新能源并网供电系统。
具有：逆功率跳闸、低功率跳闸、功率恢复合闸；
支持2路无源跳合闸输出
主从机版—AM5SE-PV
当光伏并网与市电侧进线距离较远时，可采用AM5SE-PV系列主从式防孤岛保护装置。建议距离在100m——20公里
AM5SE-PVM
AM5SE-PVS
AM5SE-PVS2
主从机版—AM5SE-PV
当光伏并网与市电侧进线距离较远时，可采用AM5SE-PV系列主从式防孤岛保护装置。建议距离在100m——20公里
AM5SE-PVM
AM5SE-PVS
AM5SE-PVS2

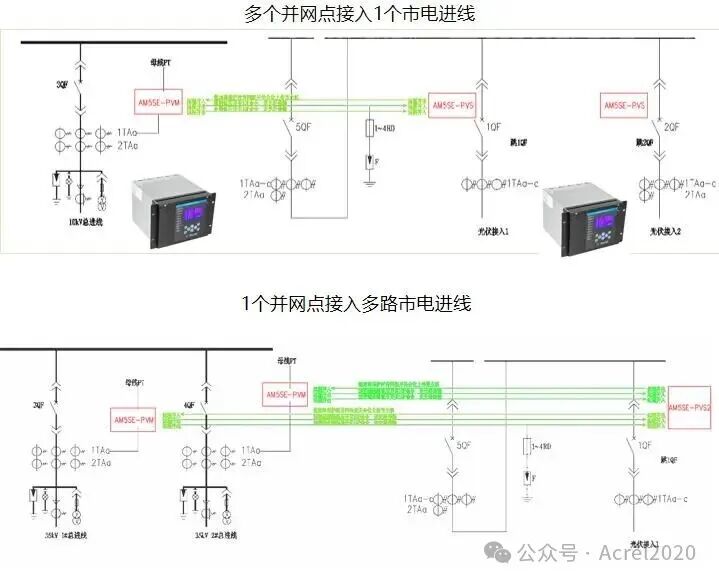

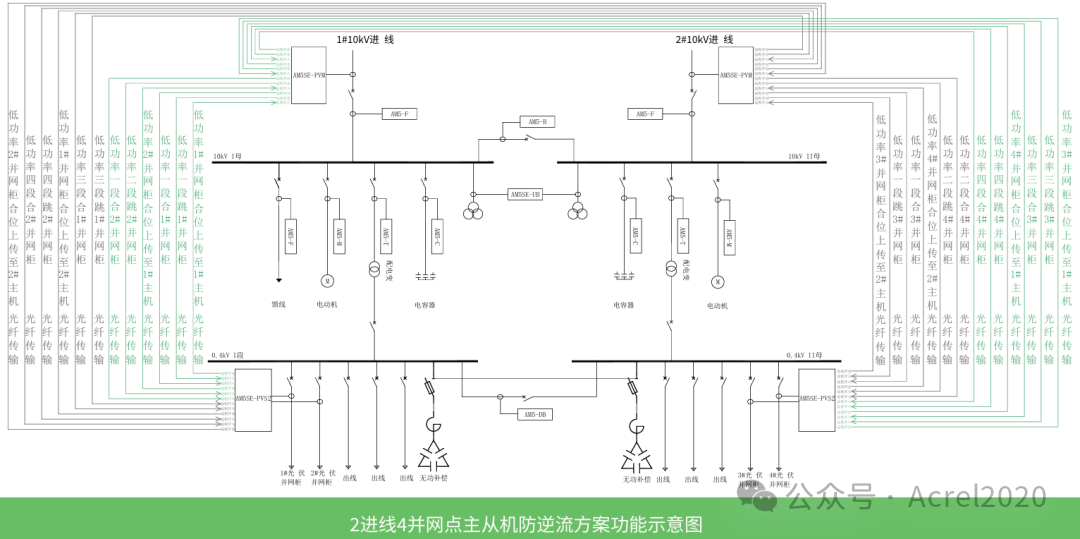

主从机配置建议
1）光纤直跳方案
并网点与逆流检测点数量不是很多时采用，若一路市电进线下带多个并网点，主机选用AM5SE-PVM、从机选用AM5SE-PVS（最多支持1主5从）。
若当市电进线为多路电源进线带1或多个并网点，主机选用AM5SE-PVM、从机选用AM5SE-PVS2（1个主机最多支持5个从机、1个从机最多接受4个主机）。
保护功能
主从机方案低功率/低功率恢复合闸
主从机方案逆功率/逆功率恢复合闸

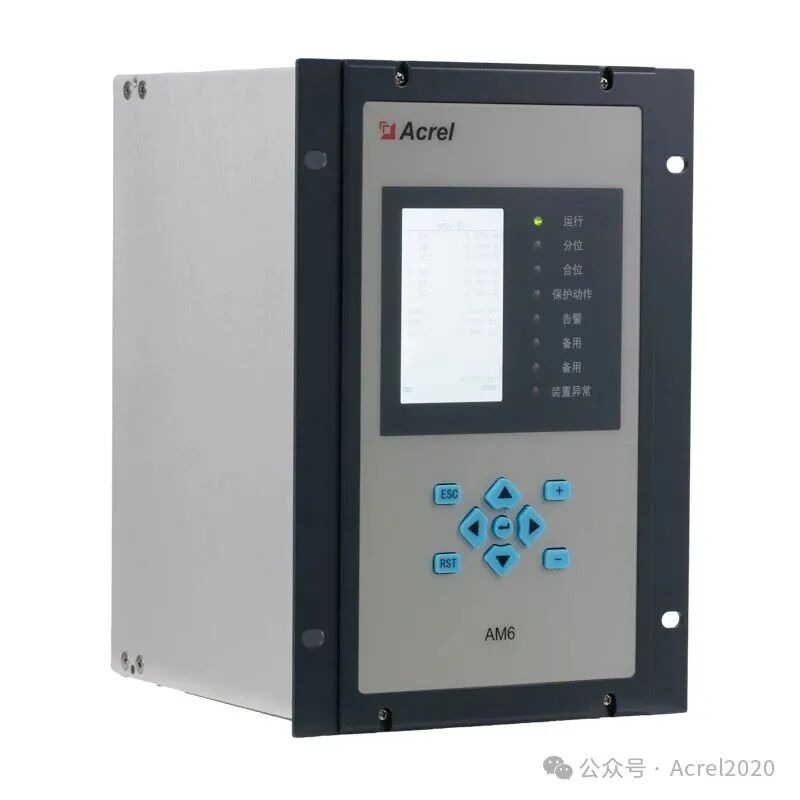

AM6-PWC 箱变保护测控装置集保护、控制、测量、通讯、组网功能于一体，资源丰富、配置、维护方便、性能稳定，适用于光伏、储能及风能升压箱变。
AM6-PWC三合一箱变测控装置
可以采集箱变一次设备开关状态、箱变内电参量信号，以及逆变器数据：
①遥测信号主要包括：逆变器直流电压、直流电流、直流功率、交流电压、交流电流、功率因数、当前发电功率、日发电量、累计发 电量等；箱变高、低压侧三相电流、电压、功率和变压器温度等。
②遥信信号主要包括：逆变器的交、直流断路器；箱变低压侧断路器、高压侧负荷开关、箱变高低压侧门等电气设备的运行状态信号。
③控制对象主要包括：逆变器（遥调、遥控）、箱变高压侧负荷开关、箱变低压侧断路器。

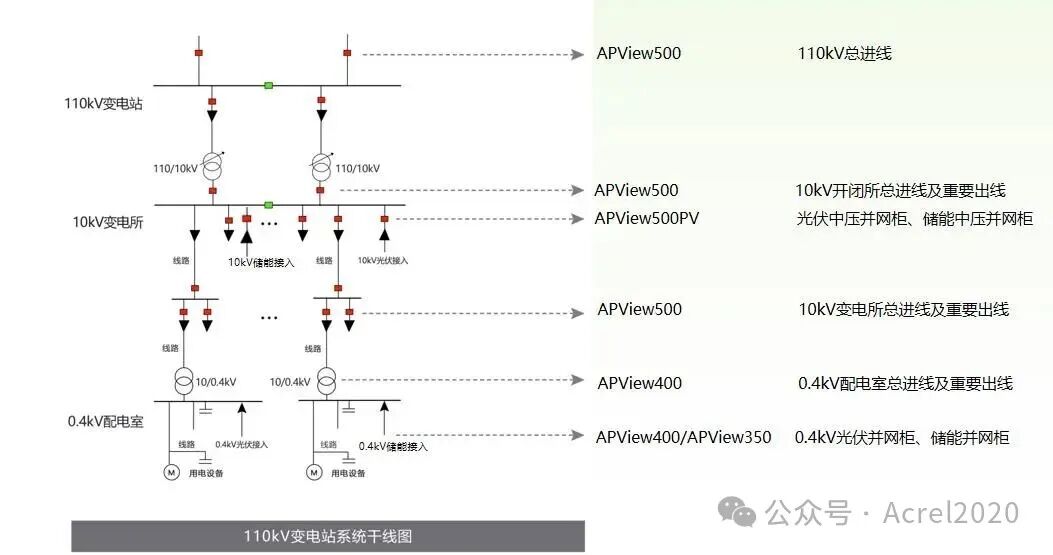

电能质量在线监测装置APView500PV/APView400/APView350
根据《光伏发电站接入电力系统的技术规定》GB/T 19964的相关要求，光伏电站并网点应装设满足《电能质量检测设备通用要求》GB/T 19862标准要求的A类电能质量在线监测装置，且监测点应放置在并网点。对光伏电站可能引起的谐波、直流分量、电压波动和闪变、三相不平衡度、注入电网直流分量进行在线监测，装置具有通讯接口，具备远传电能质量数据功能，电能质量数据通过综合业务数据网上传至电能质量检测主站。

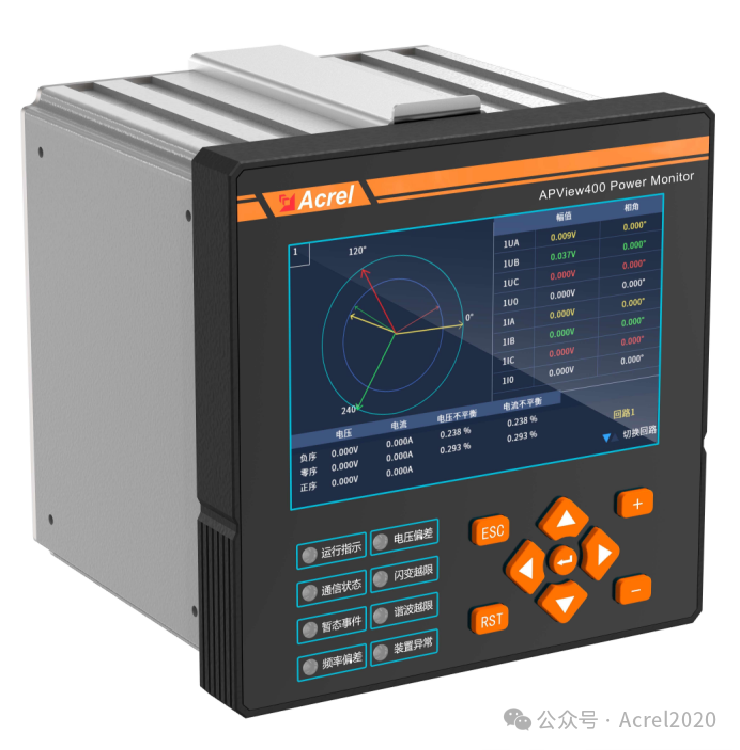

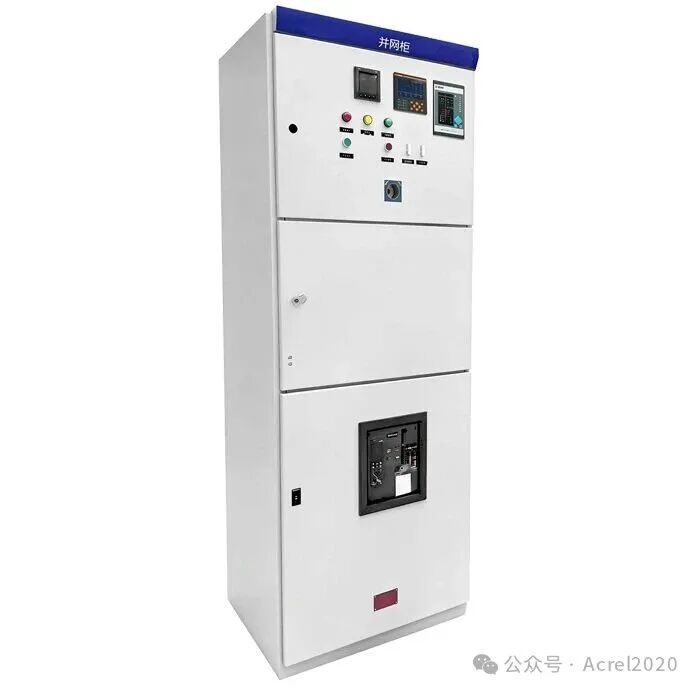

APView400/APView350满足《电能质量检测设备通用要求》GB/T 19862标准要求的A类电能质量在线监测装置，适用于低压光伏/储能/风力发电等并网点电能质量监测。
主要监测功能
谐波监测：2-63次谐波、0.5-62.5次间谐波
直流分量监测，电压波动与闪变，三相不平衡，电压偏差，频率偏差
