35%开关柜故障源于隐形局放！这套监测方案解决漏检难题
35%开关柜故障源于隐形局放！这套监测方案解决漏检难题
更新时间：2026-07-09
浏览次数：8
一、痛点直击：35%的开关柜故障，都源于这个“看不见"的信号

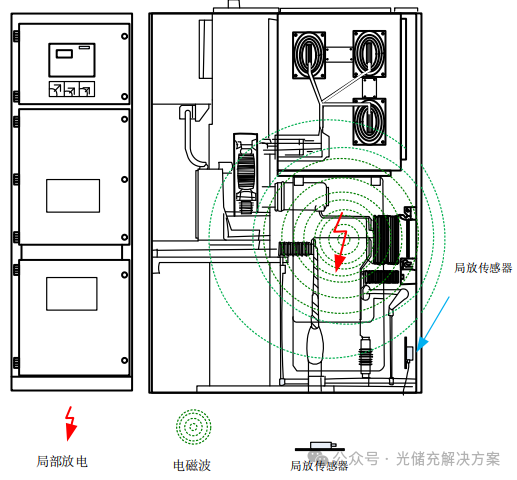

在电力系统中，开关柜作为电能分配的核心设备，其运行可靠性直接关系到整个电网的安全。然而，一个令人警惕的统计数据显示：35%的开关柜故障源于局部放电（PD）。局部放电究竟是什么？中压电气设备绝缘内部可能存在气泡间隙、杂质、尖刺等微观缺陷，在强电场作用下，这些缺陷部位的电场强度会增大，从而发生未贯穿整个绝缘的局部放电。局部放电初期不会直接引起绝缘的穿透性击穿，但会导致绝缘介质局部损坏。若长期存在，则会在一定条件下破坏绝缘装置的电气强度，最终造成开关柜内部绝缘击穿。更棘手的是，局部放电具有三大特征：发生位置隐蔽（常位于电缆室、母线连接点或断路器内部）、发展过程缓慢（早期不易被传统保护装置识别）、受环境噪声影响大（检测难度较高）。传统检测手段依赖人工巡检或停电试验，存在漏检率高、响应滞后、运维成本高昂等弊端。某沿海化工基地曾因断路器真空泡盐雾腐蚀未及时发现，导致生产线停工损失超千万元。
二、技术破局：特高频+地电波+超声波，三路围堵局放信号
针对局部放电监测的技术难题，行业开发出三大核心技术路径：特高频（UHF）检测伴随局部放电产生的电磁波辐射；地电波（TEV）捕捉放电产生的暂态电压信号；超声波（AE）检测放电产生的机械振动信号。单一技术路径存在各自的局限性，而多传感器融合成为行业的解决方案。安科瑞APD系列中压开关柜局部放电监测装置正是基于这一技术理念设计。装置通过特高频传感器（UHF）、地电波传感器（TEV）和超声波传感器（AE）三种手段协同监测，从不同物理维度反映放电活动特征，实现交叉验证，避免单一指标误判。APD100特高频局放监测装置采用单路UHF检测，检测带宽300MHz~1600MHz，测量范围-60dBm~+10dBm。装置采用DIN35mm导轨安装，可安装在开关柜二次仪表室；特高频传感器采用磁吸方式吸附在电缆室柜壁。支持RS485（MODBUS-RTU）和LoRa双通信方式，采样周期1s，功耗≤3W。APD300系列三合一局放传感器则集成了UHF、TEV、AE三种检测技术。其中：
- 超声波（AE）：测量范围0~60dBμV，谐振频率40kHz±1kHz
- 地电波（TEV）：测量范围060dBmV，带宽3MHz100MHz
- 特高频（UHF）：测量范围-7010dBm，带宽300MHz1500MHz

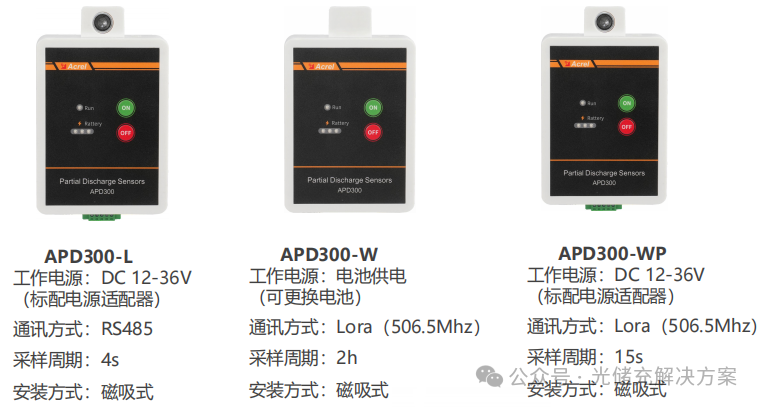

- APD300-L（有线款） ：DC 12-36V供电，RS485通信，采样周期4s
- APD300-W（无线款）：电池供电（寿命3-4年，可更换），LoRa无线通信，采样周期2h
- APD300-WP（无线款带电源接口）：DC 12-36V供电+LoRa无线通信

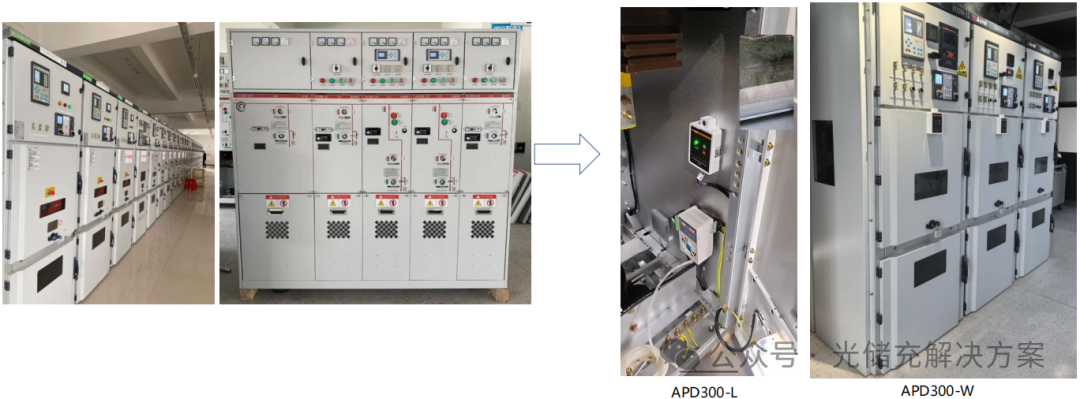

三者均采用强磁吸附安装方式，APD300-W可吸附在开关柜断路器室或电缆室门板外，无需高压停电。
三、智能预警：从“事后抢修"到“事前预防"

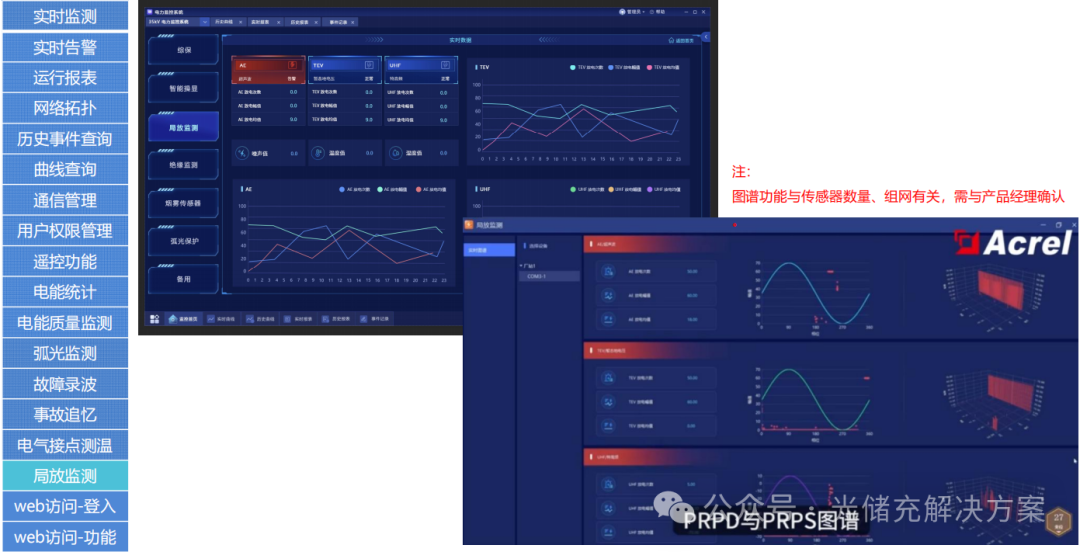

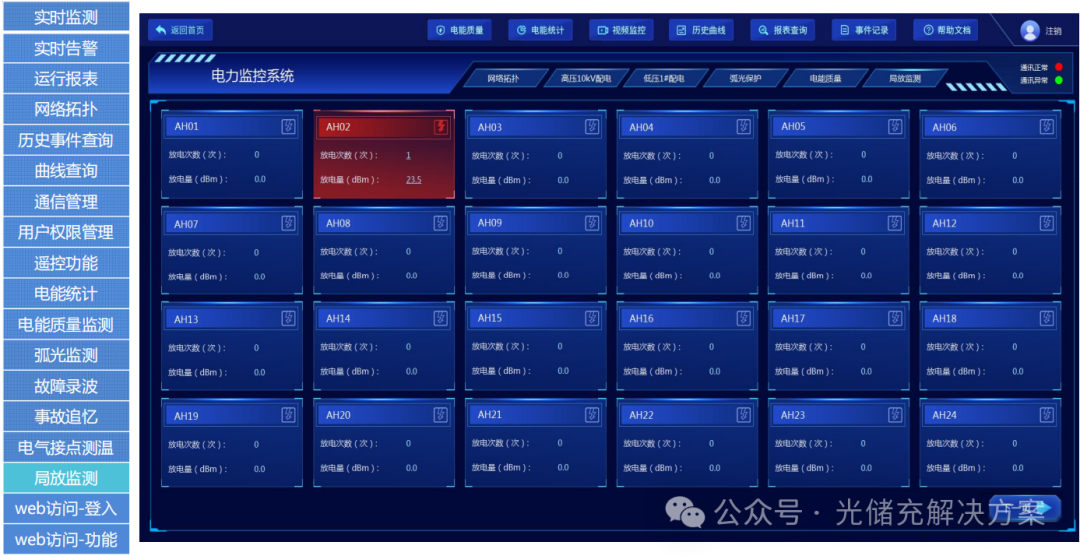

局部放电监测的核心价值在于将运维模式从被动抢修转变为主动预防。APD系列装置通过实时监测放电幅值和放电频次，对电气设备绝缘状况进行评估，发现设备潜伏性故障，实现故障预警。告警逻辑严谨可靠：以APD100为例，当装置连续5次采样周期的放电量大于报警阈值时，ALARM告警指示灯亮，告警干接点闭合。APD300系列的报警判定则采用“双判据"机制——幅值超过报警定值同时放电次数超过25次，报警标志位才置1。这种设计有效避免了单一参数波动导致的误报。装置还支持环境温度（-40℃~85℃）、湿度（0~100%RH）和噪声（30dB~130dB）的监测，为局放诊断提供更全面的环境参考。
四、灵活部署：适配新建与改造各类场景
APD系列在产品设计上充分考虑了现场工程落地的实际需求：新建开关柜：可在出厂时预装APD100，导轨安装于仪表室，传感器磁吸于电缆室存量改造：APD300系列磁吸式安装，单柜改造时间大幅压缩无线方案：APD300-W无需布线，通过LoRa将数据传至ATC600-PD无线接收器（可接收40个设备），再经RS485上送监控平台有线方案：APD300-L通过RS485总线组网，波特率9600，标准MODBUS-RTU协议APD100还可搭配ATC600-C无线接收器，单个接收器可接收80个APD100设备。全系列通过国家电网电科院检测，为设备合规运行提供保障。
五、结语
局部放电是开关柜绝缘劣化的“无声警报"。它不会像短路那样瞬间造成破坏，却会在日复一日的微小放电中侵蚀绝缘，最终酿成事故。APD系列局放监测装置通过特高频、地电波、超声波三合一监测技术，配合灵活的部署方式和严谨的告警逻辑，为开关柜装上了一套“绝缘早筛系统"。在电力系统对供电可靠性要求日益提高的今天，从“出事后抢修"转向“局放阶段就预警、击穿前就处理"，已成为行业共识。APD系列局放监测装置，正是这道安全防线的关键技术支撑。有需要相关产品选型采购报价资料，联系客服：安科瑞徐经理，免费提供选型方案
